Распределители двухлинейные для густой смазки
Условия эксплуатации Данное оборудование предназначено для двухлинейных централизованных систем смазки с номинальным давлением 20 МПа. Являясь дозирующей смазочной установкой, оно под действием переменного давления подачи масла в двух линиях непосредственно использует это давление для пере...
Описание
маркер
Условия эксплуатации
Данное оборудование предназначено для двухлинейных централизованных систем смазки с номинальным давлением 20 МПа. Являясь дозирующей смазочной установкой, оно под действием переменного давления подачи масла в двух линиях непосредственно использует это давление для перемещения поршня и подачи смазки, тем самым осуществляя количественное распределение смазочного материала по точкам смазки.

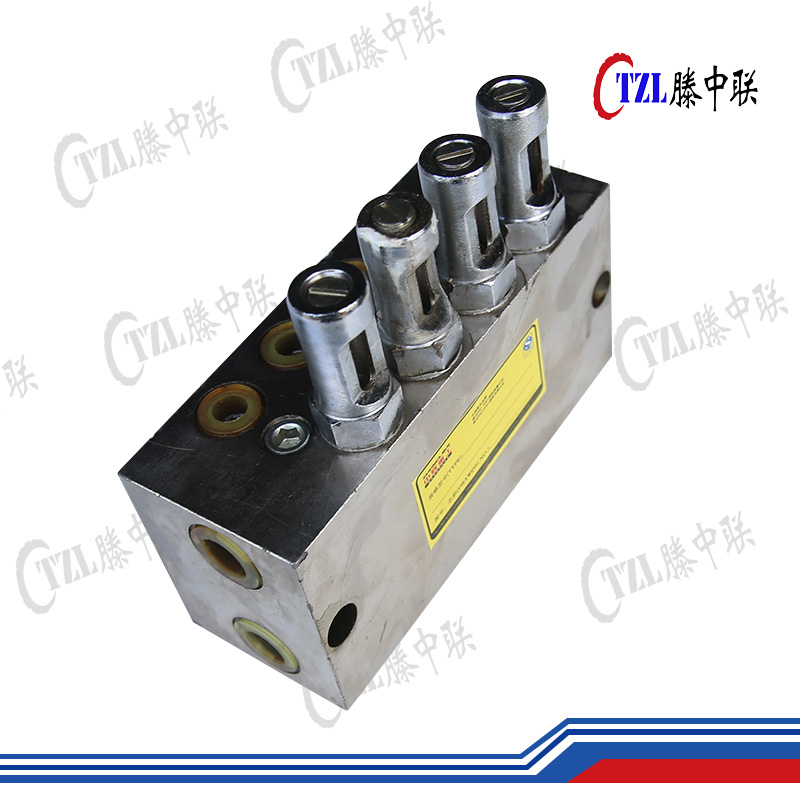

Распределитель SSP0-L с двусторонней подачей имеет входные отверстия как на фронтальной, так и на нижней стороне. При прямом и обратном ходе поршня распределителя смазка подаётся соответственно через фронтальные и нижние выходные отверстия. По сравнению с распределителем типа DSP0, количество входных отверстий увеличено в несколько раз. В правом положении на фронтальной панели предустановлена заглушка, объединяющая первое и второе отверстия, что позволяет легко перейти на нечётное количество выходов и упростить прокладку трубопроводов системы. Распределители серий SSP0-L2, SSP0-L3 и SSP0-L4 при одинаковом количестве входных отверстий имеют идентичные монтажные размеры, что облегчает замену и модификацию моделей.
Данный тип распределителя позволяет визуально контролировать его работу по движению индикаторного стержня, а также регулировать объём подачи смазки через каждое выходное отверстие в заданных пределах с помощью регулировочного винта.

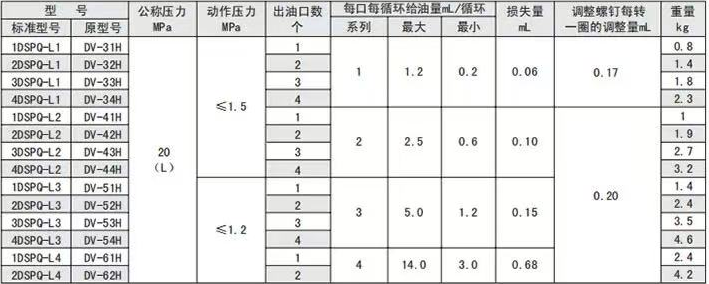

Технические параметры
Серия DSP0-L: (Примечание: потери расхода относятся к потоку, необходимому для перемещения направляющего поршня)
Серия DSP0-L: (Примечание: потери расхода относятся к потоку, необходимому для перемещения направляющего поршня) Распределители серий DSP0-L и SSP0-L предназначены для работы со смазочными материалами: консистентными смазками с пенетрацией 265 (при 25°C, 150г) 1/10мм (соответствующие классам NLGI 0#~1#) или смазочными маслами с вязкостью выше класса N68. Диапазон рабочих температур окружающей среды составляет от -10°C до +80°C. При использовании смазочных масел в качестве рабочей среды допустимо применение распределителей при давлениях до 10 МПа.
Конструкция и габаритные размеры

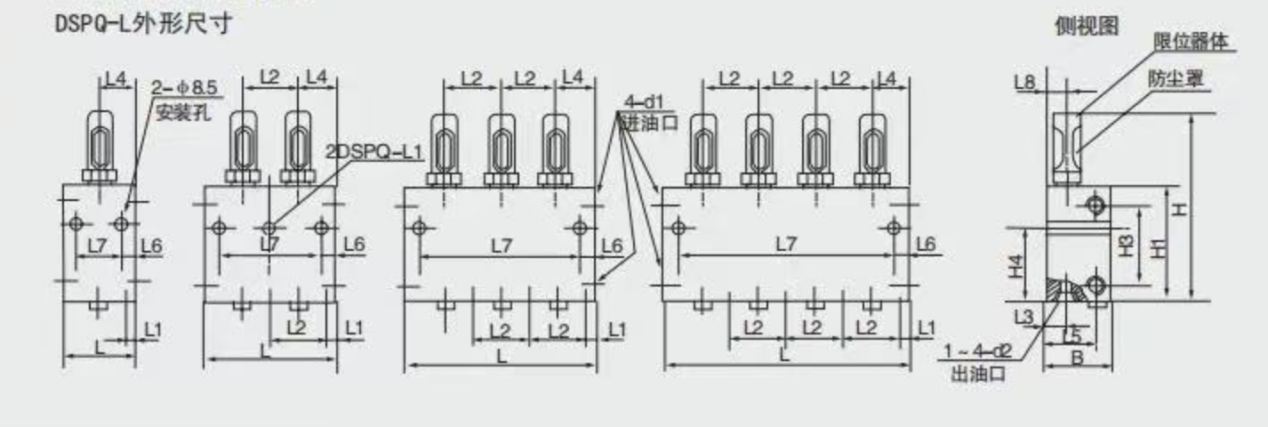

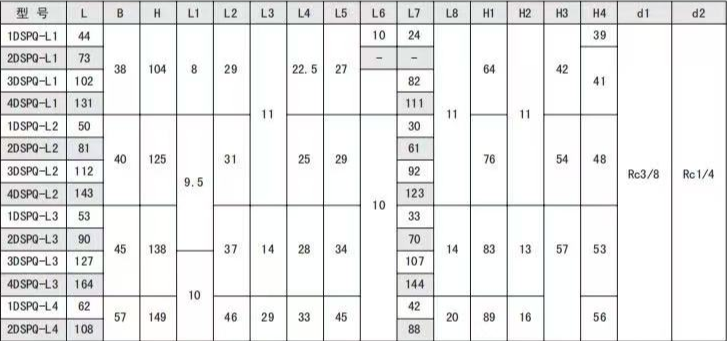

Габаритные размеры двухлинейных распределителей серии DSP0-L
Двухлинейные распределители серии DSP0-L с односторонней подачей имеют выходные отверстия только в нижней части. При прямом и обратном ходе поршня смазка подаётся через нижние выходные отверстия. Конструктивные формы и размеры приведены на чертежах и в таблицах.

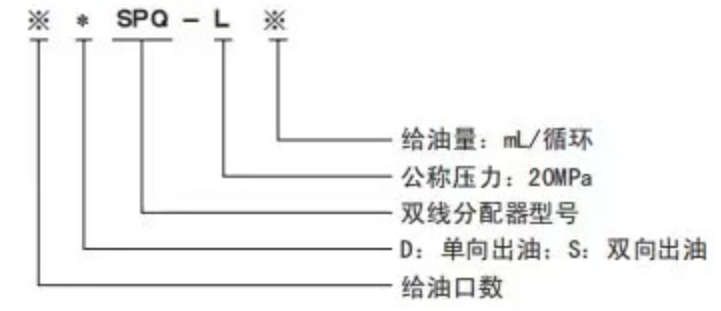

Обозначение моделей и условия заказа
1. При температуре окружающей среды в месте установки распределителя выше 80°C необходимо обязательно указать это в заказном контракте, чтобы при поставке использовались термостойкие сальники.
2. При необходимости объединения всех выходов распределителя типа SSPQ(DW) при заказе к обозначению SSPQ должна добавляться нижняя подстрочная цифра, т.е. SSPQ1 или DW-※※H. Если объединение не требуется, окончание "H" не ставится.
