Высокоскоростные высоконапорные вращающиеся соединения
Информация о продукции Вращающийся соединитель TZL для высоких скоростей и давлений Аналог серии Дублин 1116 отечественного производства Рабочая среда: гидравлическое масло, охлаждающая жидкость Скорость вращения: ≤8000 об/мин Давление: ≤60 кг/см² Соединение ротора: M16×5LH Температур...
Описание
маркер
Информация о продукции

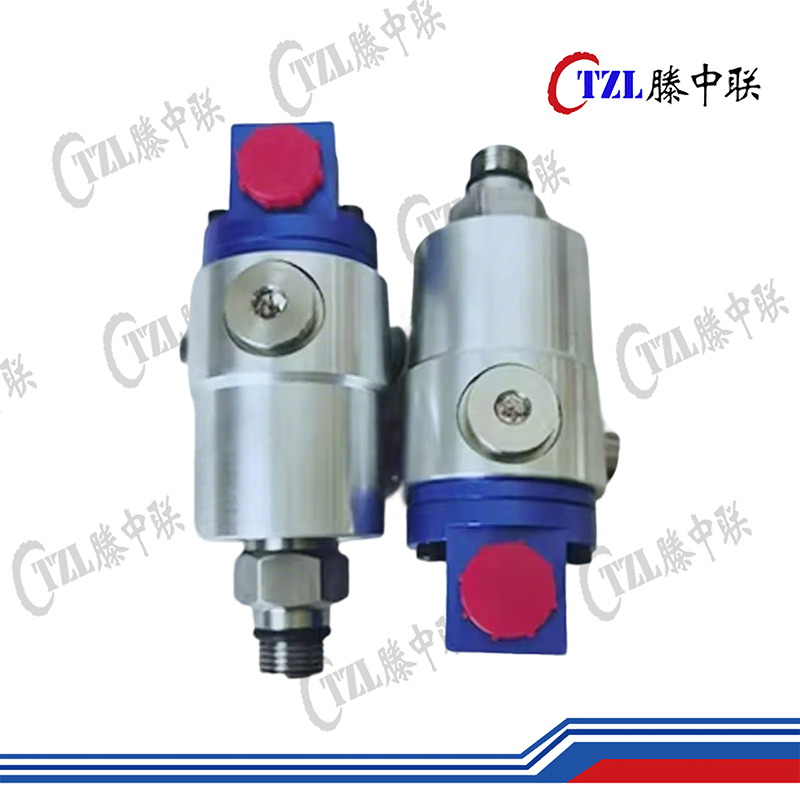

| Вращающийся соединитель TZL для высоких скоростей и давлений Аналог серии Дублин 1116 отечественного производства |
|||||||||||
| Рабочая среда: гидравлическое масло, охлаждающая жидкость Скорость вращения: ≤8000 об/мин Давление: ≤60 кг/см² Соединение ротора: M16×5LH Температура: 70°C (возможно изготовление для высоких температур) Примечание: Для заказа изделий нестандартной конструкции свяжитесь с нами, при оформлении заказа укажите условия эксплуатации. |
|||||||||||

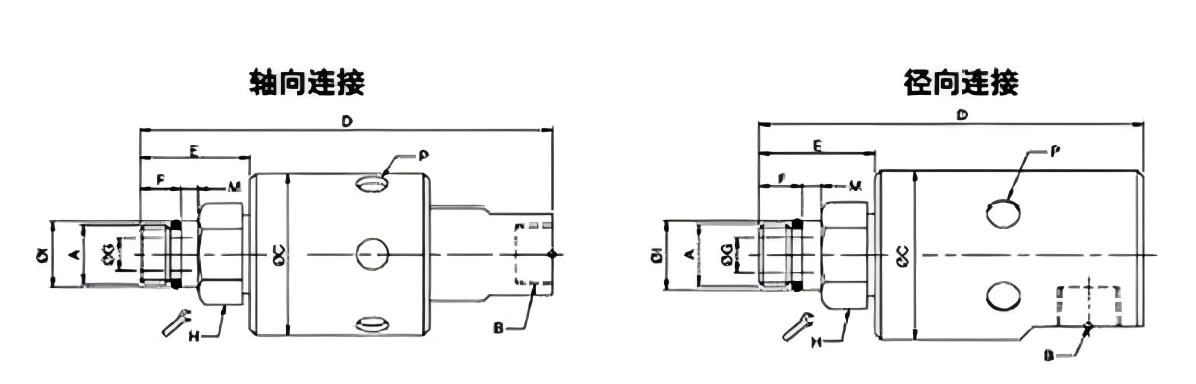

| Осевое соединение | B Подсоединение питающего трубопровода |
C Общий диаметр |
D Общая длина |
P Размер дренажного отверстия φ(6×60°) |
A Соединение ротора |
E Длина ротора |
F Длина резьбы |
G Диаметр отверстия |
H Размер под ключ |
I Диаметр установочного отверстия ±0,005 |
M Длина установочного отверстия |
| 1/4NPT | 44 | 115 | 9 | 5/8"-18UNFправая резьба | 33 | 14 | 9 | 15/16" | 0.6 | 5 | |
| 1/4”NPT | 44 | 112 | 9 | M16×1.5правая резьба | 30 | 11 | 9 | 24 | 17 | 5 | |
| G1/4" | 44 | 112 | 9 | M16×1.5левая резьба | 30 | 11 | 9 | 24 | 17 | 5 | |
| 3/8”PT | 44 | 112 | 9 | M12×1.25левая резьба | 30 | 11 | 6 | 24 | 13 | 5 | |
| 3/8”NPT | 44 | 115 | 9 | 5/8"-18UNFлевая резьба | 33 | 14 | 9 | 15/16" | 0.6 | 5 | |
| 3/8”NPT | 44 | 112 | 9 | M16×1.5левая резьба | 30 | 11 | 9 | 24 | 17 | 5 | |
| G3/8 | 44 | 112 | 9 | M16×1.5левая резьба | 30 | 11 | 9 | 24 | 17 | 5 | |
| Радиальное соединение | 3/8NPT | 44 | 106 | 9 | 5/8"-18UNFлевая резьба | 33 | 14 | 9 | 15/16" | 0.6 | 5 |
| 3/8NPT | 44 | 106 | 9 | 5/8"-18UNFлевая резьба | 33 | 14 | 9 | 15/16" | 0.6 | 5 | |
| 3/8NPT | 44 | 103 | 9 | M16×1.5левая резьба | 30 | 11 | 9 | 24 | 17 | 5 | |
| G3/8 | 44 | 102 | 9 | M16×1.5левая резьба | 29 | 11 | 9 | 24 | 17 | 5 | |
| G3/8 | 44 | 102 | 9 | M16×1.5левая резьба | 29 | 11 | 9 | 24 | 17 | 5 | |
